Servomotor trifásico de imanes permanentes de CA MX y servoaccionamiento AX

Características del motor


◆ Alto nivel de protección(IP66);
◆ Excelente calidad de batido radial y sutiles fluctuaciones de par;
◆ Alta respuesta dinámica;
◆ Alta capacidad de carga de sobrecarga;
◆ Alta eficiencia(IE5);
◆ Codificador absoluto multiciclo de 22 bits;
◆ Freno magnético permanente de gama alta, enchufe de la aviación.

Parámetros técnicos del motor


Servoaccionamientos AX


Los servoaccionamientos de la serie de precisión AX son servoaccionamientos modulares diseñados para servoaplicaciones de alto rendimiento, pueden adaptarse a servomotores de la serie MX para completar un servocontrol preciso y también pueden adaptarse a motores asíncronos para completar un servocontrol asíncrono.

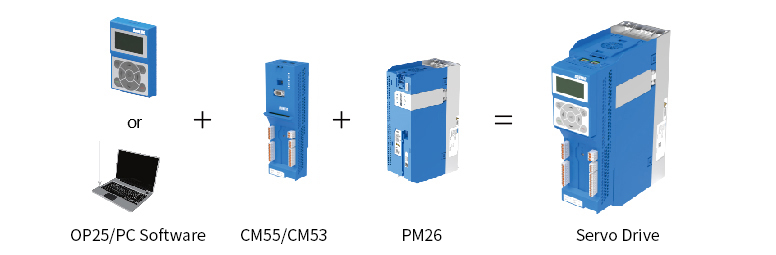

El servocontrolador de la serie AX consta de tres partes:

Características del servoaccionamiento


◆ PROFINET y EtherCAT comunicación apoyada, sólo tiene que elegir diferentes módulos de control;
◆ PROFINET servo soporta aplicaciones RT e IRT;
◆ Codificador de valor absoluto de 22 bits de alta precisión utilizado para una alta precisión de control;
◆ Diseño de nivel de tensión 380VAC, eliminando configuraciones adicionales como transformadores;
◆ Terminales de control rápidos sin tornillos, convenientes para el cableado, la depuración y el mantenimiento;
◆ Abundantes interfaces IO y terminales de control bidireccionales opcionales.

Servoaccionamiento Datos técnicos



 Control module  AX-CM55-PA-PE(Connecting PROFINET communication devices)
 AX-CM55-PA-PE(Connecting EtherCAT communication devices)
 AX-CM53-PN-PE(Connecting PROFINET communication devices)
 Power module input voltage  380~480V 3AC±10%
 Power moduole input
 frequency		  47~63Hz
 Overload capacity  Can bear 3 times of overload for 3s when 30s periodic impact load
 applied.
 Protection level  IP20

Principales sectores de aplicación


Máquinas herramienta ● Robótica ● Maquinaria de impresión ● Maquinaria de envasado ● Maquinaria textil ● Equipos de automatización
