PW遊星ウィンチギアボックス



特徴

◆ 高いモジュラー設計.
◆ コンパクト構造、小型・軽量.
◆ 広い伝動比範囲、高効率、安定運転、低騒音.
◆ 複数の遊星歯車が同時に負荷を伝動し、動力が分流され、運動の合成と分解を実現.
◆ ドラム内部に直接設置可能、スペースを節約、特に狭い空間の場合、より経済的なソリューション.
◆ ハウジングと遊星キャリアはコンピュータシミュレーションによる変形・応力解析で設計.

製品設計

◆ 遊星伝動段数:2段、3段または4段.

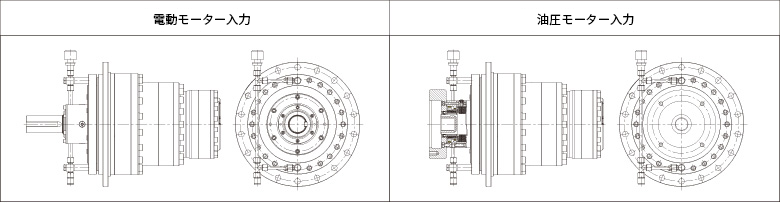

◆ 入力方式: 電動モーター入力と油圧モーター入力のPW、油圧モーター入力時は油圧リリース-スプリングブレーキ多板式パーキングブレーキシステム付き.

◆ 出力方式: フランジまたはリングギア.

技術データ

	遊星ギアボックス
サイズ	PW220~PW232  PW320~PW332  PW420~PW440
出力トルク	11 KN·m～1500 KN·m
減速比	13~940
入力電力	69 kW～1950 kW

主な応用ホスト

● ウィンチ ● キャプスタン ● タワークレーン ● ルーフクレーン ● クレーン ● 橋梁架設クレーン ● クローラークレーン ● トラッククレーン ● 海洋プラットフォーム
