C-MX同軸はすば歯車サーボギアモーター & AXサーボドライブ (0.28 kW～9.11 kW)
特徴
◆ 高いモジュラー設計、独自知的財産権を持つバイオミメティック表面。◆ 電力・減速比の範囲が広く、高負荷に対応。
◆ 伝動が安定、低騒音、シール性に優れる。
◆ 高効率で省電力。
◆ コスト削減・低メンテナンス。
◆ サーボモーターは強固なコンパクト構造と高い保護等級を備えるだけでなく、高効率・高過負荷耐性などの特性も持ちます。優れたラジアル振れ精度と微少なトルク変動により、高品質なワーク表面加工を実現できます。
◆ BONENG Agile シリーズドライバと組み合わせて強力なサーボシステムを構成し、シームレスな統合・完璧な連携を実現できます。
ギアモーターの設計

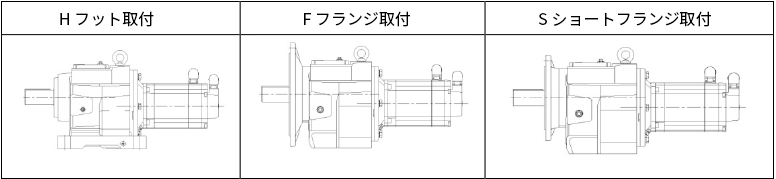

◆ 伝動段数：2段または3段◆ 取付方式：
◆ 出力軸：中実軸
技術データ
| ギアボックス | サーボモーター | サーボドライブ | |
| サイズ | C200～C210 C300～C310 |
28～100 | AX-PM26/CM55/OP25 |
| 出力トルク | 4.1 N·m～3045 N·m | 0.7 N·m～42 N·m | / |
| 減速比 | 3.15～280 | / | / |
| 入力電力 | 0.28 kW～9.11 kW | 0.28 kW～9.11 kW | 0.75 kW～11 kW |
| 定格電流 | / | 0.7A～14.3A | 1.25A～15.2A |
AX サーボドライバ
AX 精密シリーズサーボドライバは、統一された制御モジュールを備えた高性能サーボアプリケーション向けに設計されたモジュラーサーボドライバであり、異なる電力のサーボモーターに適応したパワーモジュールと一部オプションアクセサリーで構成されます。柔軟なモジュール化により、システム設計とアプリケーションにおいてユーザーに豊富な選択肢を提供します。AX 精密シリーズ単軸サーボドライバは 3 つの部分で構成されています：
操作パネル (OP25) または PC デバッグソフトウェア BonengDrivesoft：
操作パネルまたは PC デバッグソフトウェアは、ユーザーに便利かつ迅速なパラメータ設定方法を提供し、中国語表示に対応しています。よりシンプルで理解しやすい情報フィードバックに加え、高度なオシロスコープ検出・診断機能も搭載しています。
制御モジュール (CM55)：
制御モジュールは、ユーザーに豊富な制御インターフェース、入出力端子、アナログ信号、通信を提供し、様々な方式で接続されたモーターを制御・監視します。
パワーモジュール (PM26)：
ブック型パワーモジュールは 0.75kW～132kW の電力範囲をカバーし、様々な制御モジュールに対応しています。モーター速度調整がシンプルかつ柔軟に実現できるほか、ドライバ全般の保護機能も備えています。
特徴
◆ モジュール設計、柔軟な製品組み合わせに対応；◆ PROFINET 及び EtherCAT 通信に対応：制御モジュールを選択するだけで利用可能；
◆ 広範囲な電力帯域をカバー：0.75kW～132kW；
◆ 高精度 23 ビット絶対値エンコーダを採用し、高い制御精度を実現；
◆ 380VAC 電圧レベル設計により、変圧器などの追加構成が不要；
◆ 高速ノースクリュー制御端子を採用：配線・デバッグ・メンテナンスが簡便；
◆ 豊富な IO インターフェースに加え、オプションの双方向制御端子を搭載。
技術データー

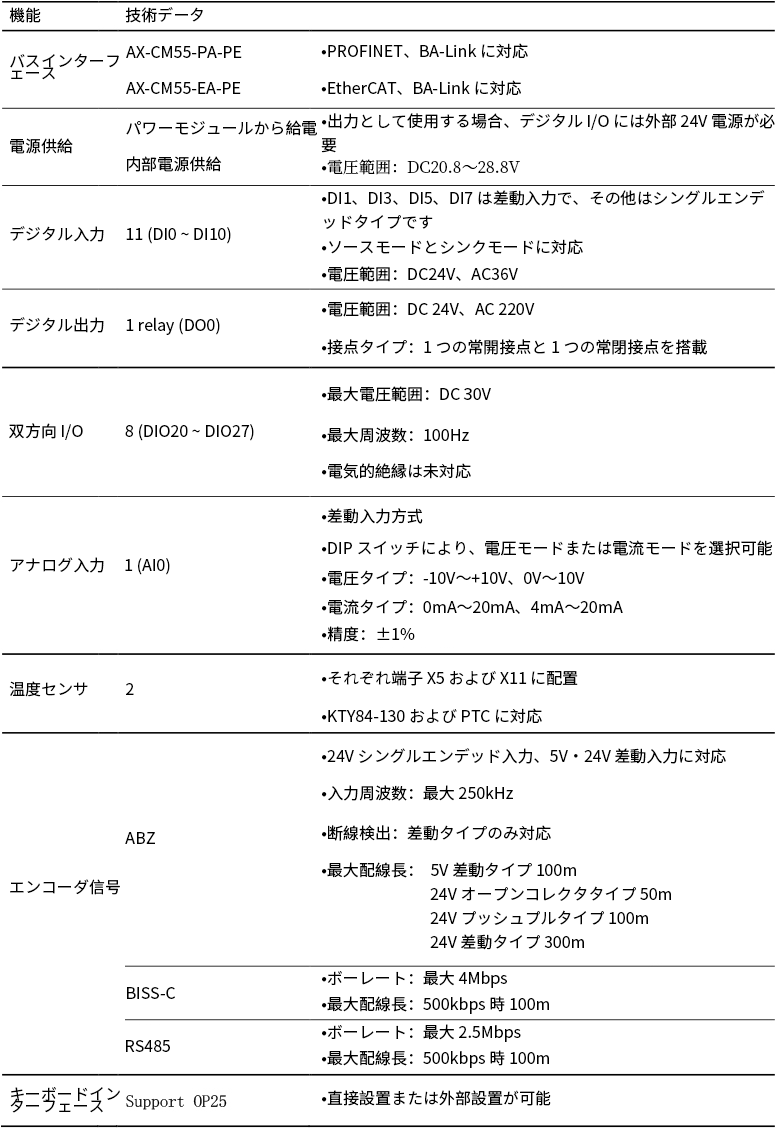

1.制御モジュール
2.電源モジュール
主な応用産業
◆ 自動化設備産業◆ 印刷機械
◆ 包装機械
◆ 繊維機械
◆ マニピュレータ
