ボネン伝動

F-MX平行軸はすば歯車サーボギアモーター & AXサーボドライブ (0.28 kW～9.11 kW)

特徴

◆ 高いモジュール設計、独自知的財産権を有するバイオミメティック表面.
◆ 一体鋳造ボックスボディを採用：小型体積、スムーズな伝動、低騒音.
◆ 柔軟な設置形式、より広い範囲の作業条件に適応.
◆ 高い耐荷重能力と信頼性のある運転.
◆ 高効率で省電力.
◆ コスト削減と低メンテナンス.
◆ サーボモータ：堅牢なコンパクト構造・高保護等級に加え、高効率・高過負荷耐容量等の特性を備え；優れたラジアルランアウト品質と微細なトルク変動により、高品質なワーク表面加工を実現.
◆ BONENG Agileシリーズドライブと組み合わせて強力なサーボシステムを形成し、シームレスな統合、完璧な連携を実現可能.

ギアモーターの設計

◆ 伝動段数: 2段または3段.

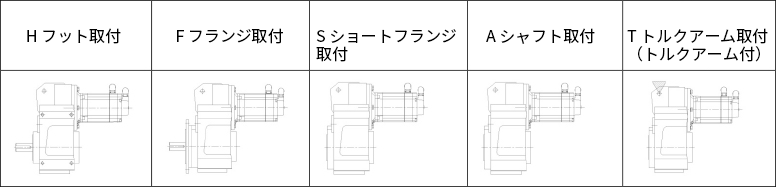

◆ 設置方式：

◆ 出力軸: ソリッドシャフト、ホローシャフト (平行キー、シュリンクディスク、インボリュートスプライン)

技術データ

	ギアボックス	サーボモーター	サーボドライブ
サイズ	F202～F210 F302～F310	28～100	AX-PM26/CM55/OP25
出力トルク	5.1 N·m～5561 N·m	0.7 N·m～42 N·m	/
減速比	4～200	/	/
入力電力	0.28 kW～9.11 kW	0.28 kW～9.11 kW	0.75 kW～11 kW
定格電流	/	0.7A～14.3A	1.25A～15.2A

AXサーボドライブ

AX 精密シリーズサーボドライバは、統一された制御モジュールを備えた高性能サーボアプリケーション向けに設計されたモジュラーサーボドライバであり、異なる電力サーボモータに適応したパワーモジュールといくつかのオプションアクセサリで構成され、柔軟なモジュール化により、システム設計とアプリケーションにおいてユーザーに豊富なオプションを提供します。AX 精密シリーズ単軸サーボドライバは 3 つのパーツで構成されています：

操作パネル (OP25) または PCデバッグソフトウェア BonnegDrivesoft:

操作パネルまたは PC デバッグソフトウェアは、ユーザーに便利で迅速なパラメータ設定方法を提供し、漢字表示に対応し、よりシンプルで理解しやすい情報フィードバック、および高度なオシロスコープによる検出・診断機能を備えています。

制御モジュール (CM55):

制御モジュールは、ユーザーに豊富な制御インターフェース、入出力端子、アナログ信号、通信を提供し、様々な方法で接続されたモーターを制御・監視します。

電力モジュール (PM26):

ブックタイプの電力モジュールは 0.75kW～132kW の電力範囲をカバーし、多種類の制御モジュールに対応し、モーターの速度調整をシンプルかつ柔軟にし、充実したドライブ保護機能を搭載しています。
